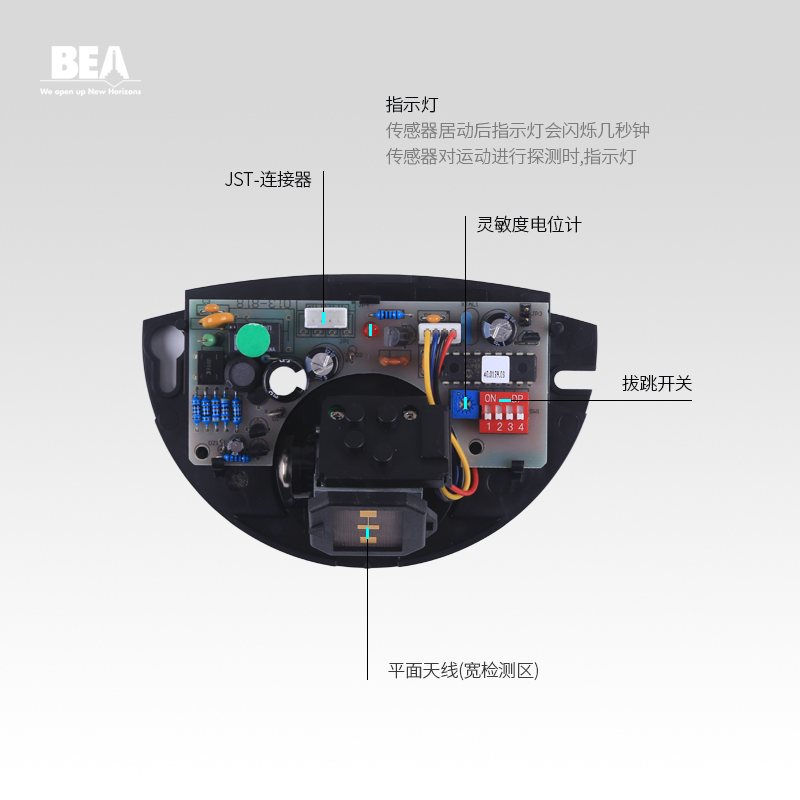

图所示的模块是一款雷达感应模块,其由微波振荡器、放大整形及检测电路构成。工作时,微波振荡器通过印制在PCB板上的天线向外发射超高频(GHz级)电磁波,根据微波多普勒原理。 若雷达模块周围有移动的物体,其天线便会接收到移动物体反射回来的电磁波,而这个反射回来的电磁波的频率与模块向外发射的电磁波的频率有一定的频率差,这个频率差被接收电路放大、整形等处理后,即可输出一个控制信号去控制负载的工作。

快速卷帘门雷达感应技术参数:

实现技术:微波及微处理器

发射频率:24.15  GHZ

发射工率:<20 DBM EIRP

发射频率密度:<5MW/c㎡

安装高度:3米

安装倾角: 25°,30°,35°,40°

检测范围:4m(宽)*2m(深)

检测模式:运动

检测速度:5cm/s(沿线纵轴线测试)

电源电压:12V至24V AC +/-10%;12V至30V DC

电源频率:<2W(VA)

继电器输出(无初始电位)

接点电压:42V AC-60V DC

接点电流:1A电阻

切换功率:30W(DC)/60V (AC)

输出保持时间:0.5秒

温度范围:-20℃to +55℃

防护等级:IP52

外形尺寸:宽142*高46*深45(mm)

导线长度:2.5米
